大拉杆横向波纹补偿器

大拉杆横向型波纹补偿器可以补偿弯曲管道的横向位移和角位移,型号:生产DN100-DN5000,压力级别0.1Mpa-2.5Mpa ,连接方式:1、法兰连接 2、接管连接。
产品介绍

  大拉杆横向型波纹补偿器可以补偿弯曲管道的横向位移和角位移
  型号:生产DN100-DN5000,压力级别0.1Mpa-2.5Mpa
  连接方式:1、法兰连接 2、接管连接
  产品横向补偿量:根据用户要求

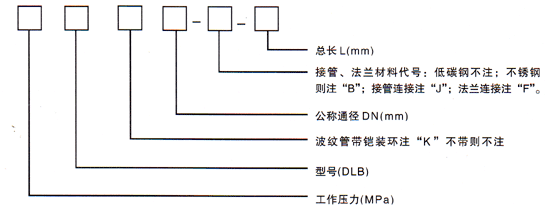

  一、型号示例:


大拉杆横向波纹补偿器

  举例:0.6DLB500-FB-1500
  表示:公称通径为500mm,工作压力为0.6MPa,长度为1500mm,不锈钢法兰连接的大拉杆横向波纹补偿器。
  二、使用说明:
  大拉杆横向型波纹补偿器可以补偿弯曲管段的横向位移和角位移。
  三、大拉杆横向波纹补偿器对支座作用力的计算:
   横向弹力: Fy=Ky·Y      弯矩:M=Fy·L
  式 中: Ky-横向刚度 N/mm   Y-横向实际位移(变形量)mm
  L-管架到补偿器中点的距离   m。
  安装前的准备工作
  1、补偿器到货后,需对以下内容进行开箱检查:
  a、文档资料:需检查补偿器标牌、合格证上所列型号、规格及技术参数是否与订货合同一致,其它所需的附属技术文件是否齐全。
  b、外观检查:补偿器无明显的划伤或尖压痕;补偿器内部(波谷)应无异物;连接端口应完好,如法兰联接密封面应无贯穿伤痕,涂层无起皮、龟裂、剥落,大拉杆、运输拉杆及紧固件应完整。
  2、补偿器吊装及运输注意事项:
  a、吊装时应使用专用的吊装工夹具或起重吊耳,严禁使用运输拉杆作为承力部件。无起重吊耳的小口径补偿器,因其重量轻,可用绳索捆在接管上。
  b、运输、储存过程中要防止日晒雨淋、水浸泡、有害气体腐蚀。
  c、运输、储存过程中要防止跌落、碰撞,不要与其它物品堆放在一起,以免碰伤损坏波纹管。
  d、运输过程中要捆绑牢固,防止窜动及滚动。
