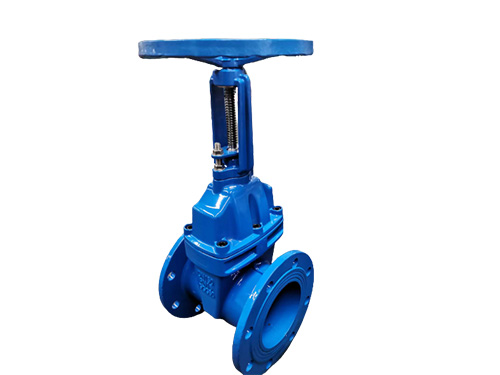

明杆软密封闸阀

明杆软密封闸阀是一种以弹性楔为启闭阀瓣，运动方向与流量方向垂直的闸阀。闸阀只能全开或全关。广泛应用于一系列行业，特别是供水工程、市政工程、水处理厂等行业。可以根据DIN3202 F4/F5/BS5163标准制造软密封闸阀，阀门通径为2”-16”(DN50~400mm)。

明杆软密封闸阀用于消防系统，如果闸阀安装位置离地面较高时，一般使用明杆闸阀，可以明显指示阀门开度，若安装位置较低，则需用附开度指示闸阀。

明杆软密封闸阀又叫升降杆闸阀，亦叫明杆闸阀。通常在升降杆上有梯形螺纹，通过阀门上面的螺母以及阀体上的导槽，将旋转的运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道流通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象，通常在开到顶点位置上，再倒回1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程〉来确定。

明杆软密封闸阀采用整体包胶阀芯，其球墨铸铁骨架内外采用橡胶和新硫化技术进行整体包覆，贴合紧密牢靠，几何尺寸，密封弹性佳，将阀芯金属与流体隔离。明杆弹性座封闸阀阀芯的铜螺母与球墨铁骨架，采用特种工艺紧密连接为一体，的长期操作和水流冲击下也不会松脱，避免造成阀门的控制失效。

1.特性：

·全通径设计

·自清洗，低压损耗

·滚制阀杆保护了螺纹边缘平滑以及双螺纹

·操作扭矩低

·阀体铸字良好、清晰(铸件与AVK阀门、西班牙TALIS来自同一铸造厂)

·在阀门全开状态下全压力下可实现在线更换;三个O形圈保护上部的阀杆，防止杂质从水流方向进入

·每个阀门在包装和交付前都经过90%的测试并且合格的

2.标准

·设计&生产:EN1171/1074/DIN3202-F4/F5/BS5163

·结构长度:EN558-1系列3、14、15

·法兰端部:ISO7005-2，EN1092-2，DIN2501 PN10/PN16

·检测检测:EN12266-1

3.技术规范

·工作压力:PN10/PN16 Bar

·尺寸:2”~16”(DN50~400mm)

·材质:灰铸铁、球墨铸铁

·环氧树脂厚度:≥250微米

·适用温度:0℃~+80℃

·可配置手轮/方帽/齿轮箱/电动执行器

4.应用

·供水系统

·污水、污泥、污水处理行业

·灌溉系统

·房地产行业

·矿业、钢铁行业

·冶金厂、电厂

·纺织、制药行业

·食品、制药行业
